Name: TBM-65 튜브 대 튜브 시트 자동 용접 헤드
Brand: KEPUNI
SKU: P48
Availability: InStock
Rating: 5 (1 reviews)

TBM-65 튜브 대 튜브 시트 자동 용접 헤드

Introduction

TBM-65 용접 헤드는 다양한 튜브 대 시트 연결부의 모든 위치 자동 용접을 위해 설계 및 개발된 특수 용접 헤드입니다. 공압 코어 확장 방법은 용접 건을 파이프 피팅 중앙에 고정하고 단단히 고정하며 용접 작업의 어려움을 단순화하기 위해 채택됩니다.

공압 코어 팽창 방법을 채택하여 용접 건을 파이프 피팅 중앙에 고정하고 단단히 고정할 수 있으며 용접 작업의 어려움을 단순화할 수 있습니다.

용접 파이프 익스텐션 5-10mm, 파이프 레벨링, 자체 용융 및 와이어 필링에 적합

전체적인 구조 설계는 물과 전기를 위한 내부 변속기로 압축되어 있으며 360도에서 권선이 없습니다.

냉각수 순환, 높은 장비 임시 부하율; 엄격한 조립 공정으로 장비의 안정적인 작동 보장

최적화된 인체공학적 디자인, 사용하기 쉽고 안전하고 신뢰할 수 있습니다.

Open All | Close All

Essential Details

KEPUNI TBM-65는 튜브-튜브 시트 조인트의 모든 위치 자동 궤도 용접에 최적화된 precision-engineered 용접 헤드로 산업용 애플리케이션에서 향상된 정확도와 작동 효율성을 제공합니다.

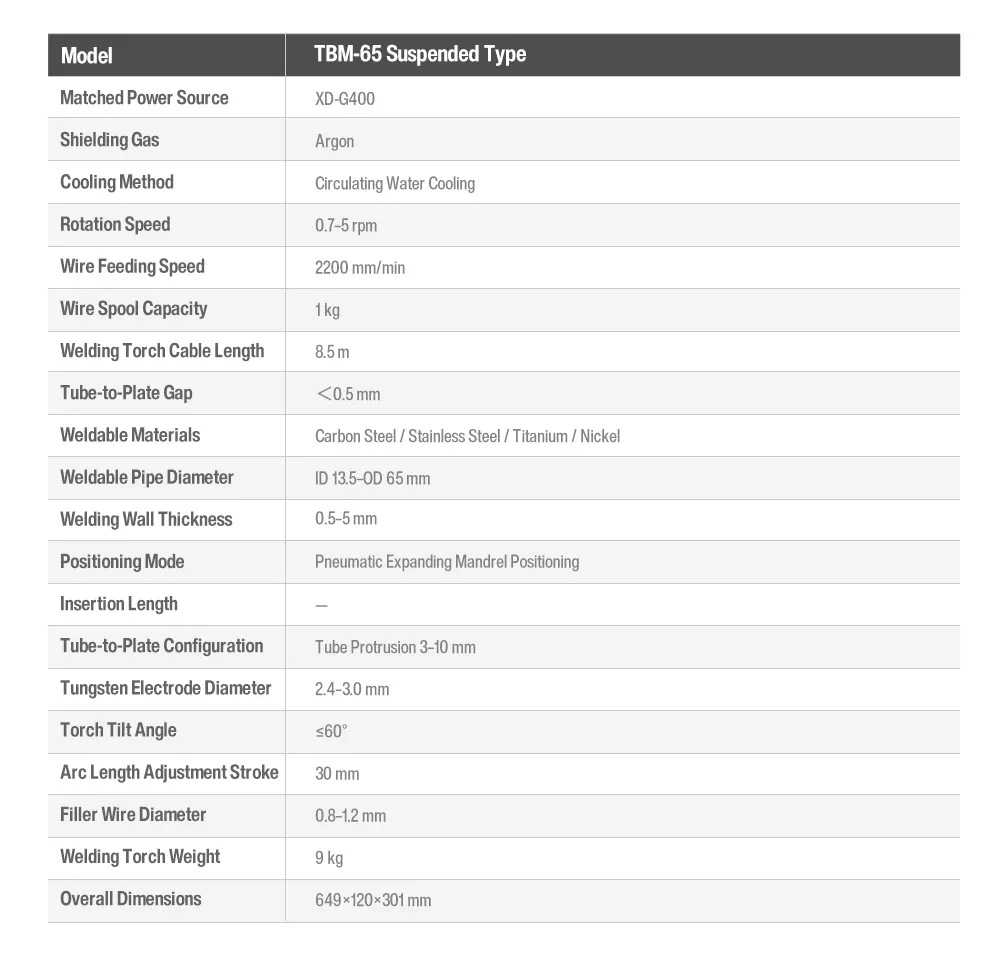

주요 사양:

용접벽 두께 :0.5-5

용접 헤드 조정 각도: 0-60

용접 파이프 직경: 22mm-65mm

용접 헤드 냉각 방법: 순환수 냉각

고급 기능:

실린더 중간 장착 기술 기존의 후방 장착 실린더에 비해 중앙 장착 실린더는 공간을 더 잘 활용하고 동축 와이어 공급을 지원할 수 있습니다.

동축 와이어 공급 통합 기술 와이어 릴을 뒤쪽에 배치하여 와이어가 곧게 펴질 수 있는 충분한 공간을 확보하면 와이어가 구부러지거나 뒤틀리지 않고 안정적으로 나옵니다.

조정 가능한 모듈 5개의 슬라이드 레일과 60개의 회전 장치를 사용하여 용접 토치와 와이어 피드 포트를 서로 상대적으로 전체적으로 이동할 수 있으며 용접 토치의 기울기 각도를 조정할 수 있습니다.

좁은 피치 용접 조정 가능한 3차원 모듈의 설계는 고밀도 파이프 어레이를 용접할 때 파이프 브리지 간격을 6mm로 최소화할 수 있습니다.

응용 프로그램:

발전: 용접 보일러 튜브, 열 교환기 및 증기 콘덴서.

석유화학: 공정 배관 및 원자로 용기를 수리합니다.

HVAC: 냉각기 코일 및 콘덴서 튜브 조인트를 제작합니다.

ASME 섹션 IX 및 ISO 15614-1 표준을 충족하면서 자동화, 정밀 제어 및 운영자 중심 설계를 통합합니다.

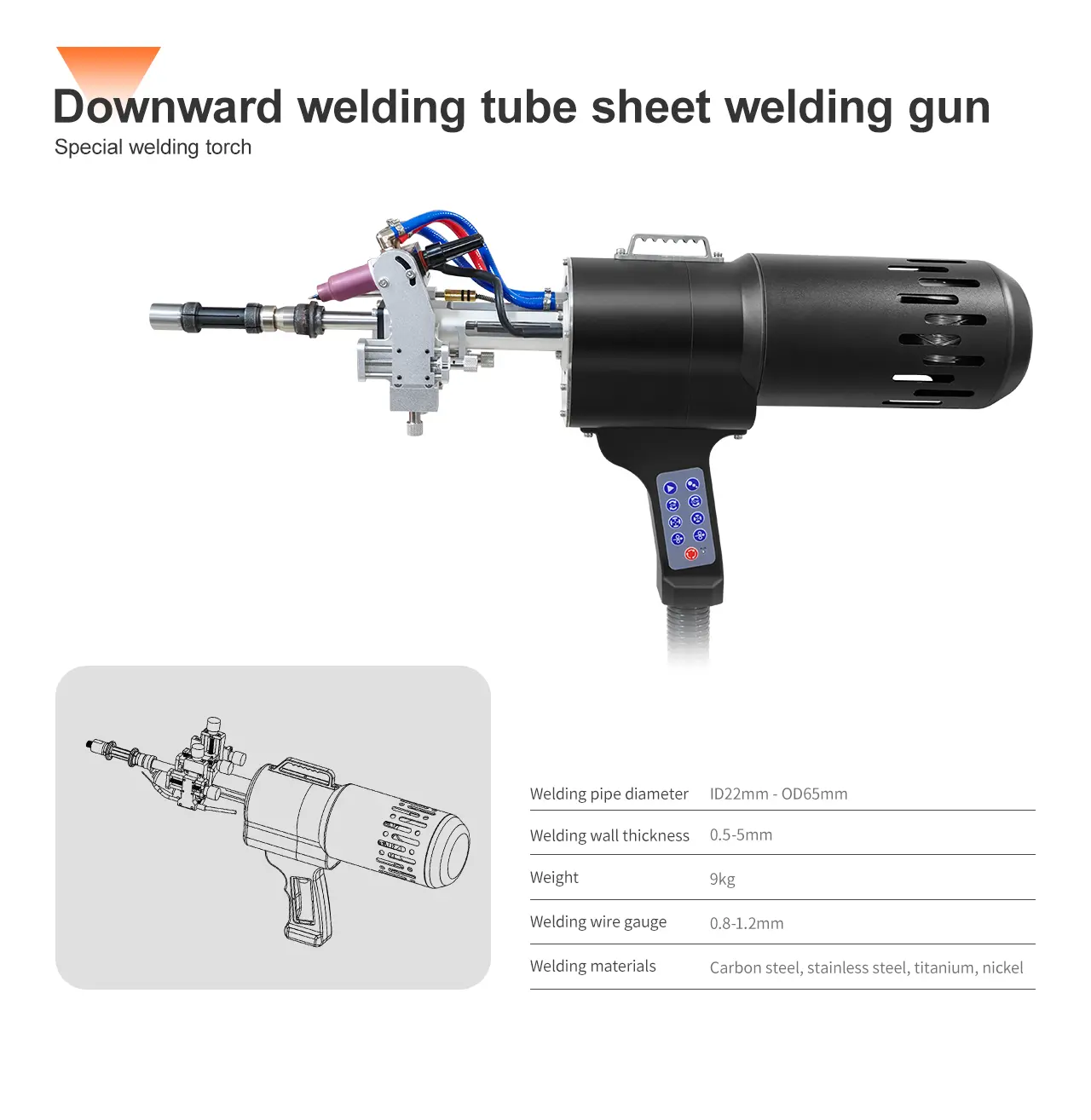

TBM-65 Tube-to-Tube sheet Automated Welding Head-3
